基于Android的百度地图LBS应用开发

于 营

（三亚学院， 海南 三亚 572000）

引言

LBS（Location Based Service，基于位置的服务），是通过电信移动运营商的无线电通讯网络（如GSM网、CDMA网）或外部定位方式（如GPS）获取移动终端用户的位置信息，在地理信息系统平台的支持下，为用户提供相应服务的一种增值业务。随着移动互联网的高速发展，定位功能已经成为移动终端的基本配置。

截止2017年4月，Android OS的市场占有率己经到达了86.4%，远远超过苹果的IOS的市场占有率，并且还在发展。现如今市场上有百度、高德等许多优质的地图API提供者，本文系统就是应用了百度地图的API[1]。

1 相关技术1.1 开发工具

本应用在Eclipse上进行开发。Eclipse是一款开放源码，基于JAVA的开发平台，具有很强的扩展性，它提供了一个标准的扩展集，用于各种插件的扩展。正是由于Eclipse拥有这种强大的扩展性，使得Eclipse可用于各种各样的开发，包括本系统所用的安卓开发。

1.2 百度地图API

百度地图API是一个面向开发者提供的基于百度地图的应用接口，包括各种各样的开发工具和服务，包括基本地图、定位，搜索、路线规划等功能，支持多设备、多系统、多平台下的开发，支持JS API、WEB API、Android SDK、微信小程序等接口。本系统将用到百度地图Android SDK的API，用于系统中的定位和路径搜索功能等[2-3]。

1.3 BMOB后端云

BMOB后端云面向广大开发者提供，致力于解决服务器问题。它提供了优秀的数据存储功能，简单的数据修改功能，以及对数据的离线操作功能。

2 功能模块

系统功能模块划分如图1所示。

图1 系统层次图

1）注册登录：用户设置自己的用户名密码、性别以及头像，上传到BMOB后端云服务器，登录时通过密码MD5值匹配进行确认密码是否正确。

2）PM2.5：PM2.5的实时监测和显示。

3）定位功能：用户通过GPS定位功能，在系统中实时显示自己的位置。

4）运动轨迹：用户可以在系统上查看自己在最近一段时间内走过的路径。

5）路径规划：提供公交查询、驾车查询、步行查询三种方式给用户规划自己的路线，方便用户出行。

6）日志记录：相当于一个备忘录的功能。

3 API获取及工具包导入3.1 百度地图API申请

Step1：百度地图KEY申请。使用百度地图的功能与服务之前，必须先在百度地图开放平台申请一个属于自己开发程序的API key。登录百度地图开放平台http://lbsyun.baidu.com/，注册并且登录。

Step2：打开 Eclipse，依次点击 window-An-droid-Build，获取发布版SHA1。

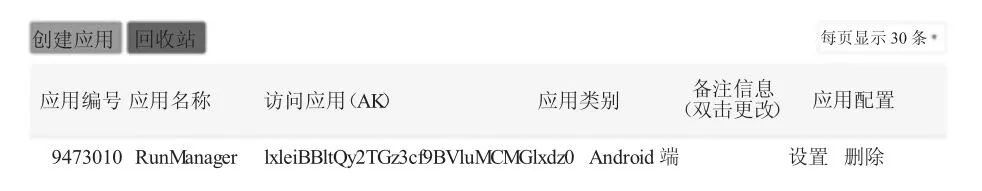

Step3：获取百度地图key，选择Android SDK后，依次填入应用名称，开发版SHA1，包名，获取的百度地图key，如下图2。

图2 百度地图API图

3.2 获取BMOB后端云key

Step1：注册登录BMOB后端云http://www.bmob.cn/，创建应用。

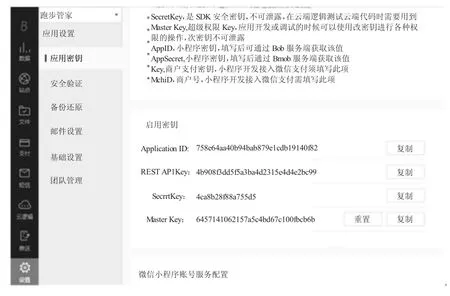

Step2：打开应用，选择设置，获取Application ID，如图3所示。

图3 BMOB后端云AppID图

3.3 百度地图及BMOB后端云工具包导入

Step1：在系统开始设计之前要先进行百度地图工具包的配置以及BMOB工具包的配置，在libs文件夹下添加文件及文件夹，主要包括用于百度地图定位功能以及路径规划的JAR工具包SDK，以及BMOB后端云的工具包SDK。

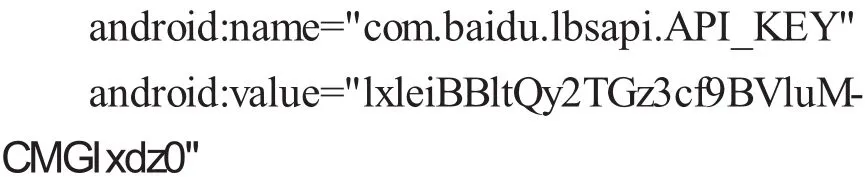

Step2：百度地图API接入，在AndroidMainfest.mxl中添加如下代码：

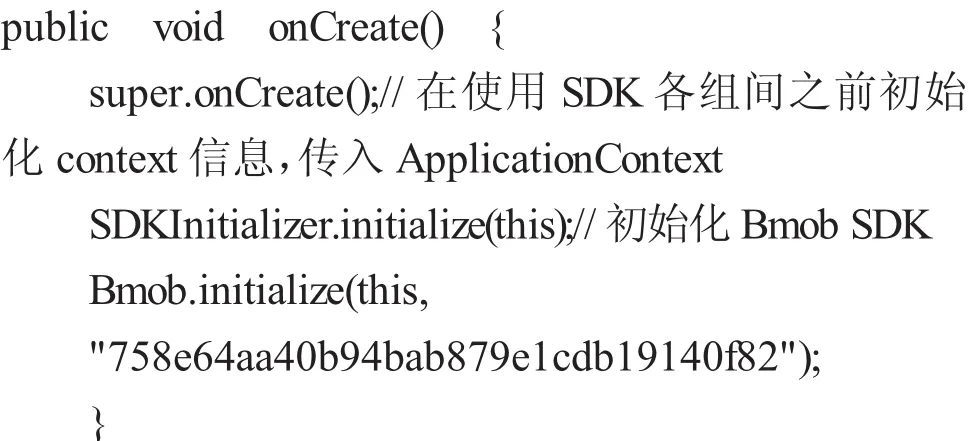

Step3：BMOB后端云接入，新建一个java文件名为AppApplacation添加如下代码：

4 LBS应用实现

主界面主要包含每个界面功能的接口，提供6个Button，包括运动起始停止按钮、PM2.5的显示、运动轨迹的查看、路线规划、记录日志。

4.1 注册登录功能

注册功能：输入用户名和密码，点击注册，提示保存成功。查看BMOB后端云数据，服务器上存在test1这条数据，说明注册成功。如图4、图5。

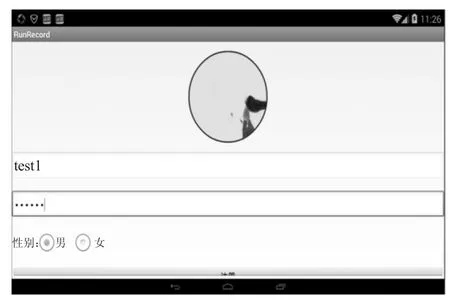

图4 注册测试图

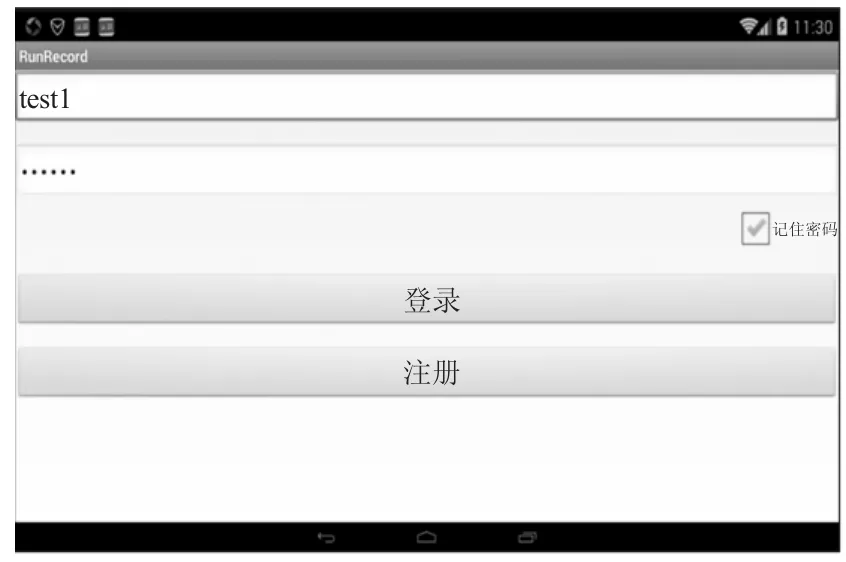

图5 登录测试图

4.2 PM2.5功能

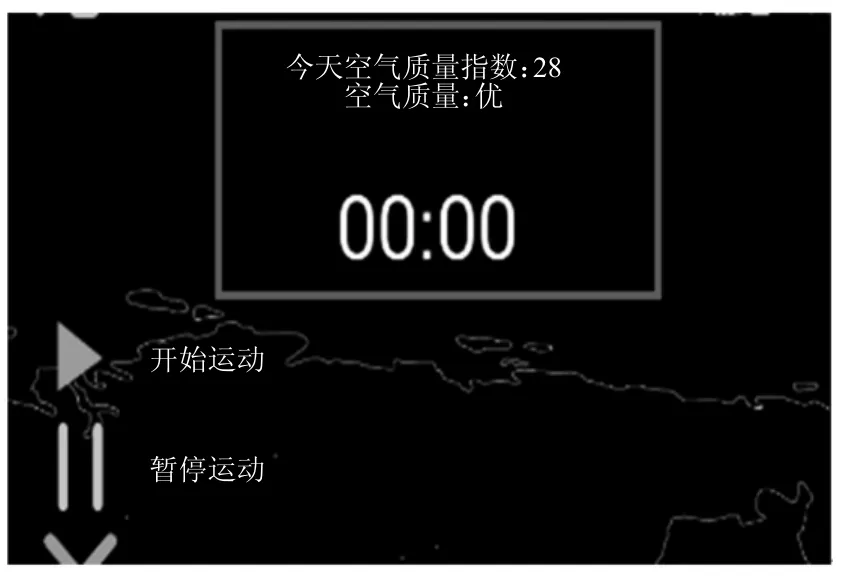

成功获取到PM2.5信息，功能正确，如图6。

4.3 定位功能及轨迹

定位功能主要是不间断规律地获取定位信息，然后根据每次获取的位置信息连点成线，轨迹绘制模块可以根据用户的运动轨迹，在地图上绘制出来，让用户看到自己走过的路线。获取当前的正确位置信息。

图6 PM2.5图

4.4 路径规划

路线规划功能主要是用于提供运动时的方向、起点及终点路径，给使用者进行方向指引，另外兼具了公交查询、驾车路径查询的功能。

4.5 日志记录

日志记录主要是用于日常安排的记录，包括行程的安排、运动量。兼具了备忘录的功能，用户不必再切换到其他的备忘录应用即可查看自己的计划以及记录，极大程度地提高用户的体验度。随意输入字符点击保存，文本信息保存成功，如图7。成功保存，功能正常，如图8。

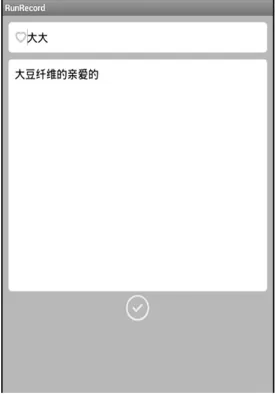

图7 日志记录测试图

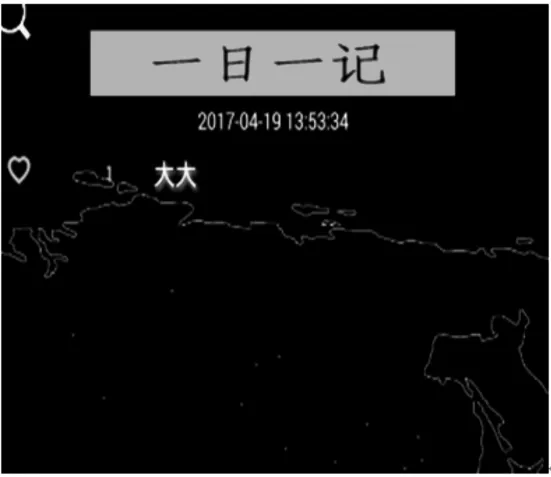

图8 日志记录测试图
