基于B/S结构的变电站资料速查系统设计

肖东裕， 谢旭琛， 宋 莹， 王慧豪， 肖伟强

（广东电网有限公司惠州供电局， 广东 惠州 530004）

引言

随着科学技术的发展与南方电网精益化管理要，变电站作为电力传输的中枢节点，在电网中扮演着核心角色。在变电站内设备全生命周期信息以纸质记录、多媒体媒介等方式保存于资料室。由于现有资料的存放体系存在地理空间位置上的限制，运行人员在日常运维、倒闸操作、处理缺陷故障调用这些信息，往往出现抓襟见肘、无从下手的情况。一旦因为查找资料时间过长错过了处理的黄金时间，容易导致电网运行风险的增加或一般缺陷继续发展为重大缺陷甚至紧急缺陷，严重影响电网安全、稳定、持续运行。

所以为了提高运行人员在设备现场进行工作时查找设备全生命周期资料效率，本文设计了一套变电站资料速查系统（如图1）。

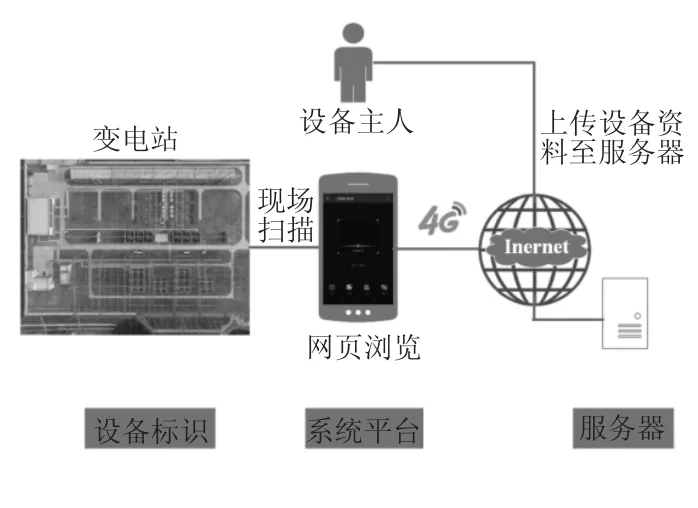

图1 系统组成

1 系统结构设计

根据运维需求，设计的资料查询系统由系统平台（设计为运维人员的智能手机）、服务器端（系统租借的域以及相关服务器建立网站）以及变电站设备现场粘贴的塑料二维码组成。系统运行通讯，采用B/S三层结构，各层间独立运算，如图2所示。其中智能手机等智能设备的屏幕作为显示层，是运行人员使用的交互界面，此类触摸屏通过用户触摸输入，通过手机浏览器输出相应系统网站。服务器逻辑层通过接收、分析和处理手机扫描二维码所上传的数据，反馈到显示层并输出相应系统网站。用户登录网站后，用户通过网站内链接从数据层获取数据，供给运维人员浏览和供设备主人相应的权限更新或修改设备全生命周期数据。

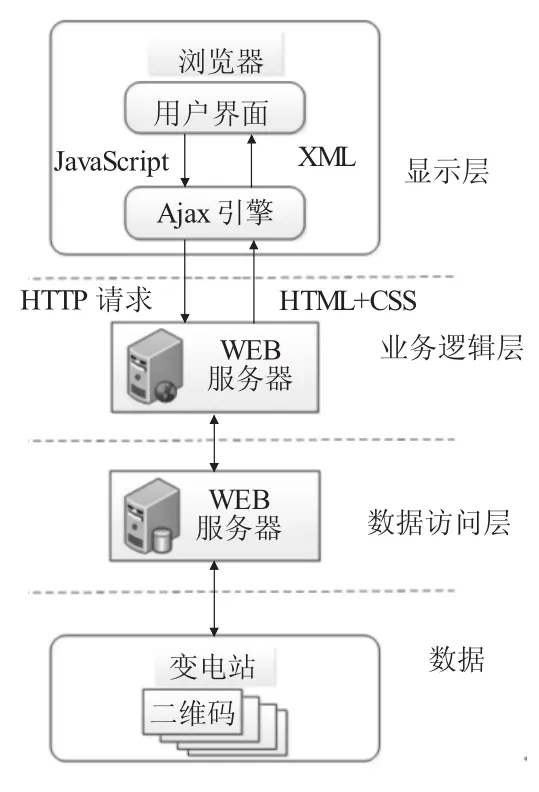

图2 系统原理图

2 系统软件结构

系统各软件程序结构分为前台和后台，前台主要功能，如下页图3所示。主要内容如下。

1）用户管理：运维人员通过该程序对各自账号的登陆、注册、修改、删除。

图3 系统前台软件结构

2）阅读程序：运维人员可以通过该功能查阅各类设备资料。

3）视频播放：运维人员实现对设备指引的可视化播放及使用。

4）查询程序：让用户自行查找相应设备资料。

后台系统主要供设备主人等网站管理员使用。在后台系统，管理人员可以设置登录权限；对网站操作指引类的视频；设备说明书等进行更新维护；还有对运维信息数据库的维护以及对网站新功能扩展等。

3 系统测试

通过Microsoft Visual Studio 2013利用HTML语言编辑网页界面，测试结果表明资料查询系统在部署服务器后，测试登录有较快的响应速度，其在B/S结构的系统中的应用是现实可行的，系统各个功能均可以实现，如图4所示。

4 结论

本文针对变电站旧的资料查询体系查找速度慢的缺点，设计了一种B/S结构的资料查询系统。通过对设备全生命周期信息与操作指引速查系统的研发，不仅解决了查询资料慢、纸质资料容易破损丢失的问题，对于一些接触少、理解困难的操作项目，该系统还给运维人员提供视频指引。同时落实”设备电子化移交”成果，践行”设备主人”制度。创造性地将变电站电子化移交成果、全生命周期文档、设备主人工作落地、数字化变电站理念融合。

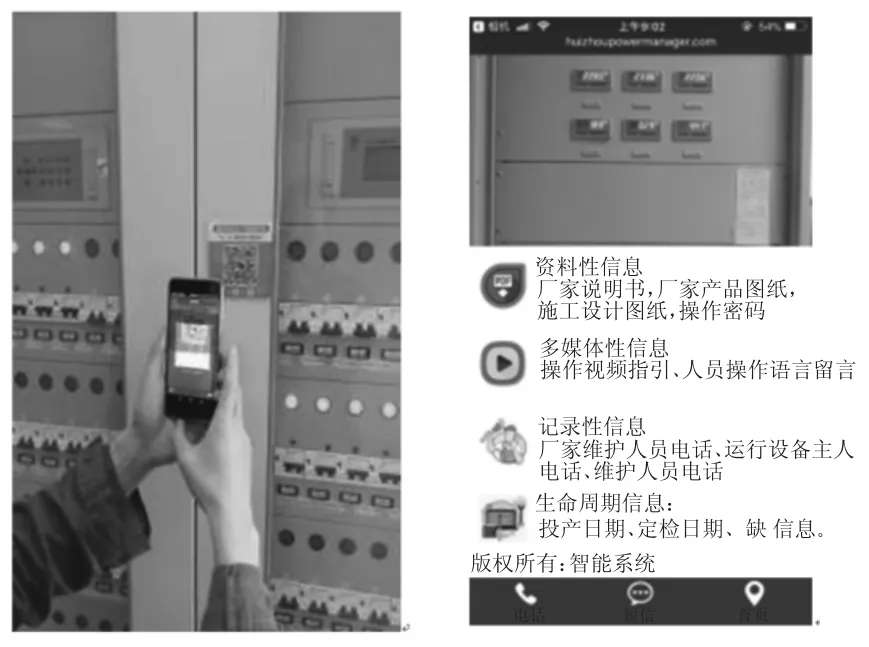

图4 系统使用情况

系统运用后变电站运维人员大大缩短了资料查询时间，提高了日常运维、倒闸操作、事故处理等需要资料查询工作的效率，降低了系统的运行风险，使系统的安全稳定多一份保障。
